作为实现 Bump Mapping(凹凸映射) 的技术之一,Parallax Mapping(视差映射)的目的同样也是让平坦表面实现凹凸效果。 和 Normal Mapping 相比,Parallax Mapping 能实现更加真实和强烈的凹凸感。
Vulkan_ 法线映射、视差映射、陡视差映射和视差遮挡映射

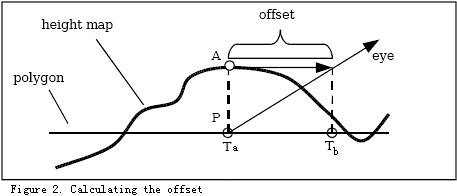

需要说明的是我们在分析视差贴图的时候使用的是切线空间,这和法线贴图是一样的,切线空间中的切线和副切线是与纹理坐标 $uv$ 对齐的, 上图中只显示了 $u$ 方向上的情况,在 $v$ 方向上是一样的。
当前实际的落点是点 $b$,$u$ 坐标是 $ub$,而理想的落点是在点 $a$,$u$ 坐标是 $ua$。 如果能有一个 $delta$ 量,把 $ub$ 加上 $delta$ 等于 $ua$,似乎就可以了。
但是还有个问题是,因为视线的方向是一直在变化的,这就导致了 $delta$ 量不可能是一个固定的值。 所以暂且没有什么好的办法求出 $delta$,那么就把问题想简单点。 这里不要求精确的 $delta$,只要近似的就可以。于是有了一张称为高度图的纹理,它存储了点 $b$ 在切线空间的真实凹凸表面的凹陷或凸起程度。 黑色($0$)表示不凸起,白色($1$)表示完全凸起。我们可以试着使用这个值来最大可能的近似模拟出 $delta$ 值。
// 计算 uv 的偏移 delta
inline float2 ParallaxUvDelta(v2f i)
{
// 高度图中描述的高度数据
half h = tex2D(_ParallaxMap, i.uvMain).r;
// 切线空间中的视线方向
float3 viewDir = normalize(i.viewDir);
// 将三维的视线向量投影到二维的 uv 平面,乘以高度数据
// _ParallaxScale 是一个用户可调节的值,根据效果需要进行调节,数值太大造成视觉上的严重错误
float2 delta = viewDir.xy / viewDir.z * h * _ParallaxScale;
return delta;
}
float2 uvDelta = ParallaxUvDelta(i);
i.uvMain += uvDelta;
i.uvBump += uvDelta;
需要把世界坐标下的观察矢量变换到切空间下,因此对每个顶点来说都要一个切空间坐标变换矩阵。 在 parallax mapping 中,我们将用纹理坐标对高度图进行查找,根据所得结果对自身进行修改,最后再进行普通的纹理查找。 看代码才看明白,这个计算过程是反过来的:
其中,Irrlicht GLSL2 里面的实现:
uniform vec3 uEyePosition; // 相机坐标
varying vec3 vEyeVector; // 相机向量
void main()
{
vec3 EyeVector = uEyePosition - inVertexPosition;
vEyeVector.x = dot(inVertexTangent, EyeVector);
vEyeVector.y = dot(inVertexBinormal, EyeVector);
vEyeVector.z = dot(inVertexNormal, EyeVector);
vEyeVector *= vec3(1.0, -1.0, -1.0);
}
uniform float uFactor; // 纹理颜色的乘积参数
varying vec3 vEyeVector; // 相机向量
void main()
{
vec4 TempFetch = texture2D(uTextureUnit1, vTexCoord) * 2.0 - 1.0;
TempFetch *= uFactor;
vec3 EyeVector = normalize(vEyeVector);
vec2 TexCoord = EyeVector.xy * TempFetch.w + vTexCoord;
// vec4 Color = texture2D(uTextureUnit0, vTexCoord);
vec4 Color = texture2D(uTextureUnit0, TexCoord);
// vec3 Normal = texture2D(uTextureUnit1, vTexCoord).xyz * 2.0 - 1.0;
vec3 Normal = texture2D(uTextureUnit1, TexCoord).xyz * 2.0 - 1.0;
}
用等分线给分层采样。然后根据红点蓝点的规律,最后插值找到相对准确的结果。

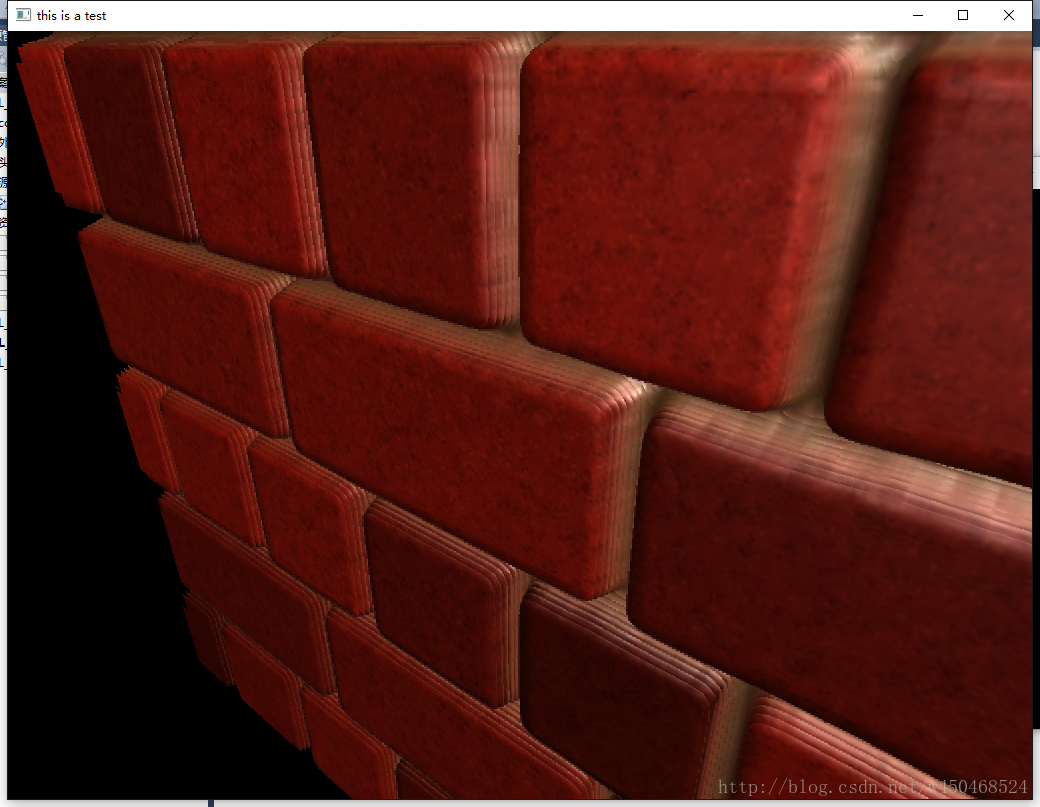

陡峭视差映射 Steep Parallax Mapping / 视差遮蔽映射 Parallax Occlusion mapping
inline float2 ParallaxUvDelta(Input i)
{
float3 viewDir = normalize(i.viewDir);
// 细分的层数
const float numLayers = 20;
// 单层步进的高度
float layerHeight = 1.0 / numLayers;
// 最高的高度值
float currentLayerHeight = 1.0;
// delta 最大值
float2 P = viewDir.xy * _ParallaxScale;
// delta 单步逼近值
float2 deltaTexCoords = P / numLayers;
// 开始一步步逼近,直到找到合适的红点
float2 currentTexCoords = i.uv_MainTex;
float currentDepthMapValue = tex2D(_ParallaxMap, currentTexCoords).r;
while (currentLayerHeight > currentDepthMapValue)
{
currentTexCoords -= deltaTexCoords;
currentDepthMapValue = tex2D(_ParallaxMap, currentTexCoords).r;
currentLayerHeight -= layerHeight;
}
// 计算 h1 和 h2
float2 prevTexCoords = currentTexCoords + deltaTexCoords;
float afterHeight = currentDepthMapValue - currentLayerHeight;
float beforeHeight = currentLayerHeight + layerHeight - tex2D(_ParallaxMap, prevTexCoords).r;
// 利用 h1 h2 得到权重,在两个红点间使用权重进行差值
float weight = afterHeight / (afterHeight + beforeHeight);
float2 finalTexCoords = prevTexCoords * weight + currentTexCoords * (1.0 - weight);
return finalTexCoords - i.uv_MainTex;
}
float2 uvDelta = ParallaxUvDelta(i);
i.uvMain += uvDelta;
i.uvBump += uvDelta;
1978 年的时候,大神 James Blinn(就是那位优化了 Phong 光照模型,将其改为 Blinn-Phong 的牛人) 在 "Simulation of Wrinkled Surfaces" 中提出了凹凸贴图(Bump mapping)。
而到了 1996 年,法线贴图(Normal Mapping)作为凹凸贴图的一种实现产生了, 由 Venkat Krishnamurthy and Marc Levoy 在 Fitting Smooth Surfaces to Dense Polygon Meshes 中提出。
时间来到 2001 年,Tomomichi Kaneko et al(这个 et al 是拉丁文,代表其他人,也就是说这个技术不是他一个人搞出来的)在 Detailed Shape Representation with Parallax Mapping 提出了称得上是加强版的法线贴图技术,视差贴图。
4 年后,又有人在 Real-time relief mapping on arbitrary polygonal surfaces 一文中提出了终极加强版,浮雕贴图。
