图形学笔记 -- 计算机图形学 OPENGL 入门

Posted on November 11, 2020 (珠海)
图形学  OpenGL

以前随便找点代码，改吧改吧就能跑，今天算是入门学习了一下。 顶点着色器、几何着色器、片段着色器。又酷又通透 ——

本文源码 LearnOpenGL-Introduction

uni-marburg.de 课程

https://www.uni-marburg.de/en/fb12/research-groups/grafikmultimedia/lectures/graphics

https://www.mathematik.uni-marburg.de/~thormae/lectures/graphics1/graphics_9_1_eng_web.html

OpenGL Step by Step - OpenGL Development

历史

1988 年 5 月，Pixar 公布了第三版 RenderMan 规范，将“着色器”的使用推广到了我们目前所知的各大应用领域。

随着图形处理器的进步，OpenGL 和 Direct3D 等主要的图形软件库都开始支持着色器。 第一批支持着色器的 GPU 仅支持像素着色器，但随着开发者逐渐认识到着色器的强大，很快便出现了顶点着色器。 2000 年，第一款支持可编程像素着色器的显卡 Nvidia GeForce 3（NV20）问世。Direct3D 10 和 OpenGL 3.2 则引入了几何着色器。


利用 gpu 渲染一个巨人的图像

计算机图形学 OPENGL 入门

https://ke.qq.com/course/package/25480?flowToken=1019441

https://learnopengl-cn.github.io/

Others

  • 包含部分第三方库：https://github.com/Groovounet/ogl-samples

  • 几个完整得范例：https://github.com/hawkhai/openglcpp.git

    • computeShaderParticleSystem.vcxproj / computeShader.sln

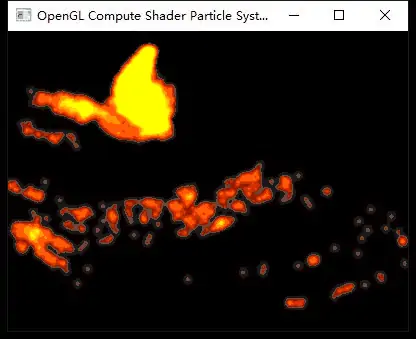

      • OpenGL Compute Shader Particle System：Attraction based compute shader particle system using SSBOs.
      • #define GL_COMPUTE_SHADER 0x91B9
      • #define GL_VERTEX_SHADER 0x8B31
      • #define GL_FRAGMENT_SHADER 0x8B30
      • This compute shader implements a very basic attraction based particle system that changes velocities to move the particles towards the target position.
      • 40 帧，2048 个粒子，CPU & GPU 都能大概控制在 5%。
      • 平常我们使用的 Shader 有顶点着色器、几何着色器、片段着色器，这几个都是为光栅化图形渲染服务的， OpenGL 4.3（发布日期：2012 年 8 月 6 日） 之后新出了一个 Compute Shader，用于通用计算并行加速。link
      • OpenGL ES 3.1 使用计算着色器（Compute Shader）link

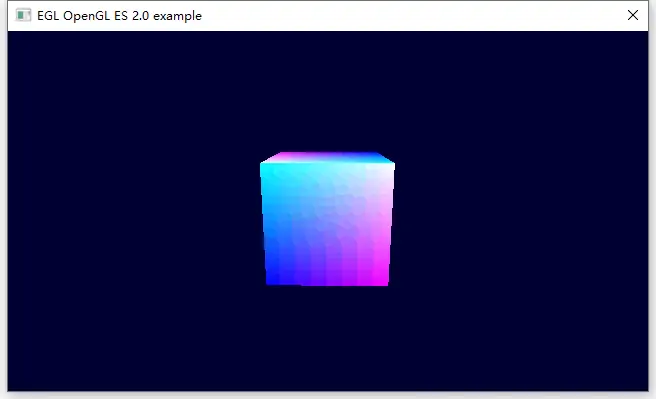

    • eglExample.vcxproj / eglExample.sln – \eglapp\app.vcxproj 完成了。[Debug x64]
    • geometryShaderSimple.vcxproj / geometryShader.sln
      • Very simple geometry shader demo.
      • This geometry shader takes a single GL_POINT as input and generates triangles for a complete circle.
    • instancing.vcxproj [没运行成功]
      • 多实例的 demo，LearnOpenGL 里面有类似的例子：glDrawElementsInstanced 。
      • Mesh instancing (OpenGL 3.3+) demo. Made to compare against the same Vulkan example.
    • raypicking.vcxproj / raypicking.sln [没运行成功]
      • CPU based ray picking for object selection.
    • SPIRVShader.vcxproj / SPIRVShader.sln [没运行成功]
      • Shows how to load binary SPIR-V Shaders with OpenGL. SPIR-V has initially been introduced as the binary shader format for Vulkan, but is also available on OpenGL via the GL_ARB_gl_spirv extension.
      • This example loads two basic binary SPIR-V shaders instead of GLSL shaders from text. SPIR-V shaders for OpenGL can be generated using the glslang reference compiler. If you're using Visual Studio, you can use my SPIRV-VSExtension to generate SPIR-V from GLSL directly out of the IDE.
    • triangle.vcxproj / triangle.sln

eglExample.vcxproj
  • __imp__vsnprintf

错误 LNK2019 无法解析的外部符号 __imp__vsnprintf，该符号在函数 __glfwInputError 中被引用 LearnOpenGL E:\kSource\LearnOpenGLk\LearnOpenGL\glfw3.lib(init.obj) 1

原因：问题是 glfw 静态 libs 是用与您正在使用的版本不同的 visual studio 版本构建的。

你也可以添加一个额外的库到你的链接器输入，即 legacy_stdio_definitions.lib。进入“属性”>“链接器”>“输入”。在其他依赖项中添加上面提到的库。https://zgserver.com/parsing-6.html

vulkan 与 SPIR-V

  • 小科普 – 图形接口 vulkan 与 SPIR-V

Khronos 组织在 GDC 2015 大会上发布了 Vulkan API。关于 Vulkan 的细节，类似于 AMD Mantle 和微软 DirectX 12，Vulkan 是一个底层 3D 图形 API，允许开发者获得硬件底层控制能力，同时减少性能开销，Vulkan 为开发人员提供通常留给驱动程序的控制能力，如线程管理，内存管理和错误检查等等功能。

Standard, Portable Intermediate Representation - V (SPIR-V) OpenGL 4.6 的最大变化就是 支持 SPIR-V，一种用于 GPU 通用计算和图形学的中间语言，Khronos 开发设计，最初是为 OpenCL 规范准备的，和下一代图形标准 Vulkan 差不多同时提出，也在不断发展完善。

instancing.vcxproj

  • 每个 Instance 不一样的数据
struct UboInstanceData {
    // Model matrix for each instance
    glm::mat4 model;
    // Color for each instance
    // vec4 is used due to memory alignment
    // GPU aligns at 16 bytes
    glm::vec4 color;
};

glGenBuffers(1, &UBOInst);
glBindBuffer(GL_UNIFORM_BUFFER, UBOInst);
glBufferData(GL_UNIFORM_BUFFER, uboInstance.size() * sizeof(UboInstanceData), uboInstance.data(), GL_DYNAMIC_DRAW);
glBindBuffer(GL_UNIFORM_BUFFER, 0);

glBindBuffer(GL_UNIFORM_BUFFER, UBO);
GLvoid* p = glMapBuffer(GL_UNIFORM_BUFFER, GL_WRITE_ONLY);
memcpy(p, &uboVS, sizeof(uboVS));
glUnmapBuffer(GL_UNIFORM_BUFFER);
  • 所有模型都一样的数据
struct GlobalMatricesData {
    // Global matrices
    struct MatricesData {
        glm::mat4 projection;
        glm::mat4 view;
    } matrices;
    // Seperate data for each instance
} uboVS;

// Uniform buffer object
glGenBuffers(1, &UBO);
glBindBuffer(GL_UNIFORM_BUFFER, UBO);
glBufferData(GL_UNIFORM_BUFFER, sizeof(uboVS), &uboVS, GL_DYNAMIC_DRAW);
glBindBuffer(GL_UNIFORM_BUFFER, 0);

glBindBuffer(GL_UNIFORM_BUFFER, UBOInst);
GLvoid* p = glMapBuffer(GL_UNIFORM_BUFFER, GL_WRITE_ONLY);
memcpy(p, uboInstance.data(), uboSize);
glUnmapBuffer(GL_UNIFORM_BUFFER);

#version 450

#extension GL_ARB_separate_shader_objects : enable
#extension GL_ARB_shading_language_420pack : enable

layout (location = 0) in vec3 inPos;
layout (location = 1) in vec3 inNormal;
layout (location = 3) in vec3 inColor;

struct Instance
{
    mat4 model;
    vec4 color;
};

layout (binding = 0) uniform UBO
{
    mat4 projection;
    mat4 view;
} ubo;

layout (binding = 1) uniform UBOInst
{
    Instance instance[343];
} uboinstance;

layout (location = 0) out vec3 outNormal;
layout (location = 1) out vec3 outColor;
layout (location = 2) out vec3 outEyePos;
layout (location = 3) out vec3 outLightVec;

void main()
{
    outNormal = inNormal;
    outColor = inColor;
    outColor = uboinstance.instance[gl_InstanceID].color.rgb;
    mat4 modelView = ubo.view * uboinstance.instance[gl_InstanceID].model;
    gl_Position = ubo.projection * modelView * vec4(inPos.xyz, 1.0);
    outEyePos = (gl_Position).xyz;
    vec4 lightPos = vec4(0.0, 0.0, 0.0, 1.0) * modelView;
    outLightVec = normalize(lightPos.xyz - outEyePos);
}

#version 450

#extension GL_ARB_separate_shader_objects : enable
#extension GL_ARB_shading_language_420pack : enable

layout (location = 0) in vec3 inNormal;
layout (location = 1) in vec3 inColor;
layout (location = 2) in vec3 inEyePos;
layout (location = 3) in vec3 inLightVec;

layout (location = 0) out vec4 outFragColor;

void main()
{
    vec3 N = normalize(inNormal);
    vec3 L = normalize(vec3(1.0));

    vec3 Eye = normalize(-inEyePos);
    vec3 Reflected = normalize(reflect(-inLightVec, inNormal));

    vec4 IAmbient = vec4(vec3(0.1), 1.0);
    vec4 IDiffuse = vec4(1.0) * max(dot(inNormal, inLightVec), 0.0);

    float specular = 0.75;
    vec4 ISpecular = vec4(0.5, 0.5, 0.5, 1.0) * pow(max(dot(Reflected, Eye), 0.0), 4.0) * specular;

    outFragColor = vec4((IAmbient + IDiffuse) * vec4(inColor, 1.0) + ISpecular);
}

第一课

  • 状态机上下文软件环境

    状态机：当前绘制状态、光照设置、纹理设置、材质设置。

  • GLFW 窗口

    生成窗口，支持 OpenGL 上下文。

  • GLAD

    用户画图。

  • 顶点数组对象 VAO 顶点缓冲对象 VBO

    • 顶点数组对象：Vertex Array Object，VAO
    • 顶点缓冲对象：Vertex Buffer Object，VBO
    • 索引缓冲对象：Element Buffer Object，EBO 或 Index Buffer Object，IBO

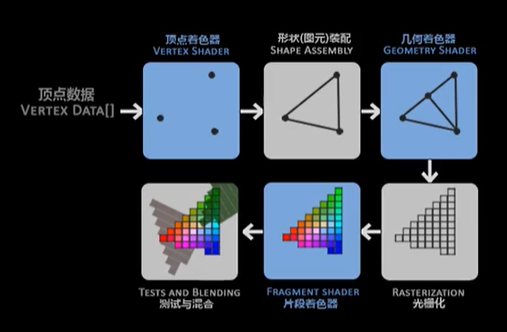

    输入：3D 坐标；输出：2D 像素。

  • FragmentShader 片段着色器

    1. 将着色器源码存入字符串
    2. 创建着色器对象
    3. 将源码字符串赋予着色器对象
    4. 编译着色器
    5. 创建着色器程序对象
    6. 将编译好的着色器附加到程序对象上
    7. 链接生成程序

  • VertexShader 顶点着色器

  • 索引缓冲对象 EBO

    其中在渲染的时候有多重的组合方式：

    VBO / VAO / EBO

    建议使用顶点缓冲区，但是是否索引可以参考他们的优劣：

    • glDrawArrays 传输或指定的数据是最终的真实数据，在绘制时效能更好
    • glDrawElements 指定的是真实数据的调用索引，在内存 / 显存占用上更节省

  • GLSL 数据传输

  • VBO 中存放多种属性

  • 一个 VAO 对应多个 VBO

OpenGL ES in iOS - 2. 画一个三角形

// Default VAO needed for OpenGL 3.3+ core profiles
void setVertexEnv() {
    float vertices[] = {
        -0.5f, -0.5f, 0.0f, // left, down
        0.5f, -0.5f, 0.0f,  // right, down
        -0.5f, 0.5f, 0.0f,  // left, top
    };
    float colors[] = {
        1, 0, 0, // left, down
        0, 1, 0, // right, down
        0, 0, 1, // left, top
    };

    unsigned int VAO; // VAO: vertex array object
    unsigned int VBO[2]; // VBO: vertex buffer object

    glGenVertexArrays(1, &VAO);
    glGenBuffers(2, VBO);

    // 绑定当前上下文
    glBindVertexArray(VAO);

    glBindBuffer(GL_ARRAY_BUFFER, VBO[0]);
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
    glEnableVertexAttribArray(0);

    glBindBuffer(GL_ARRAY_BUFFER, VBO[1]);
    glBufferData(GL_ARRAY_BUFFER, sizeof(colors), colors, GL_STATIC_DRAW);
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(float), (void*)0);
    glEnableVertexAttribArray(1);
}
  • 图元连接方式
  1. GL_POINTS 每个顶点在屏幕上都是单独的点。
  2. GL_LINES 每一对顶点定义一个线段。
  3. GL_LINE_STRIP 一个从第一个顶点依次经过每一个后续顶点而绘制的线条。
  4. GL_LINE_LOOP 和 GL_LINE_STRIP 相同，但是最后一个顶点和第一个顶点连接起来了。
  5. GL_TRIANGLES 每三个顶点构成一个三角形。
  6. GL_TRIANGLE_STRIP 三角形带，新增一个顶点，就复用前面的两个顶点，构成一个新的三角形。
  7. GL_TRIANGLE_FAN 以一个原点为中心，呈扇形排列，公用相邻顶点的一组三角形。

第二课

  • shader 类封装

  • 加载显示纹理

  • 纹理过滤

  • 纹理单元

  • 齐次坐标

  • 线性代数基础：三维里沿着 x 轴旋转

  • 线性代数基础：变换

  • glm

  • 缩放旋转位移顺序问题

  • 坐标系统

第三课

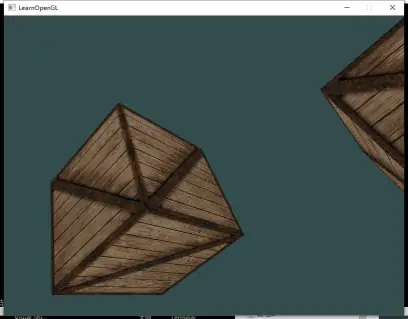

  • 坐标系实例

  • 立方体

  • 摄像机

  • LookAt

  • 摄像机 WASD 空指

  • 摄像机旋转缩放

  • 代码整理 Camera 封装

// i 表示 32 位整形
// f 表示 32 位浮点型
// ub 表示 8 位无符号 byte
// ui 表示 32 位无符号整形
// v 表示接受相应的指针类型

void setInt(int value)          glUniform1i(value);
void setBool(bool value)        glUniform1i((int)value);
void setFloat(float value)      glUniform1f(value);

void setVec2(glm::vec2 &value)  glUniform2fv(1, &value[0]);
void setVec3(glm::vec3 &value)  glUniform3fv(1, &value[0]);
void setVec4(glm::vec4 &value)  glUniform4fv(1, &value[0]);

void setVec2(float x, float y)  glUniform2f(x, y);
void setVec3(float x, float y, float z) glUniform3f(x, y, z);
void setVec4(float x, float y, float z, float w) glUniform4f(x, y, z, w);

void setMat2(glm::mat2 &mat)    glUniformMatrix2fv(1, &mat[0][0]);
void setMat3(glm::mat3 &mat)    glUniformMatrix3fv(1, &mat[0][0]);
void setMat4(glm::mat4 &mat)    glUniformMatrix4fv(1, &mat[0][0]);

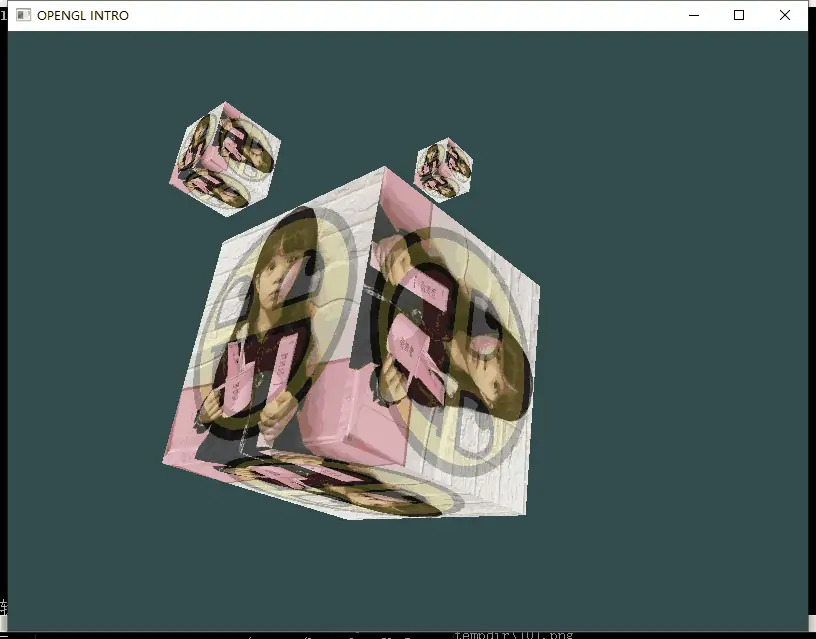

运行结果

相机源码：https://github.com/JoeyDeVries/LearnOpenGL/blob/master/src/1.getting_started/7.4.camera_class/camera_class.cpp
