摄影入门，相机与透镜的图形学原理。根据闫令琪课程整理。 GAMES101: 现代计算机图形学入门（照相机与透镜，光圈、快门和景深）这个视频好。单反相机工作原理

照相机与透镜

（本文目录结构）

摘要
一照相机主要部分
二小孔成像与视场（FOV）
三曝光（Exposure）
四景深（Depth of Field）
总结
Reference

摘要

虽说照相机与透镜属于相对独立的话题，但它们的确是计算机图形学当中的一部分知识。在过往的十多篇笔记中，我们学习的都是如何渲染出一张虚拟的图片，因此在本节当中会去介绍照相机与透镜的相关知识，了解现实图像生成的一些内容。

一照相机主要部分

对于一个照相机来说，最重要的组成部分之一便是透镜，它是成像的关键，无论是小孔成像还是透镜成像，如下图所示：

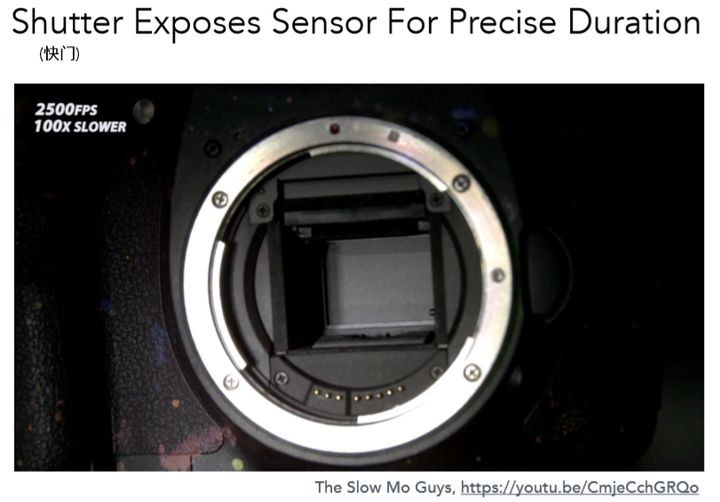

其次我们知道照相机的快门一般一直处于关闭状态，直到按下拍照的瞬间才会打开，允许光线信息进入到透镜：

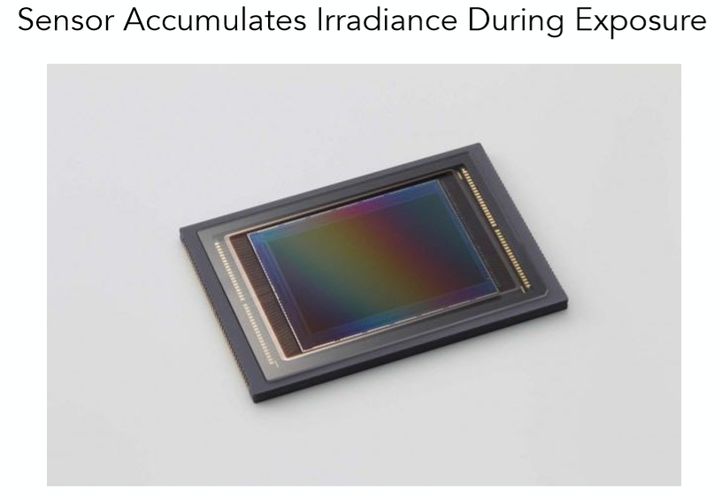

最后，当快门打开光线成功通过透镜之后，所有光线信息都会照射到传感器上（相当于胶片）来进行存储，通过传感器上的信息得到最终图像：

那么回想一下在讲辐射度量学的时候，我们介绍了种种关于光线物理性质的一些描述概念，对应于这里传感器，其存储的应该是什么呢？观察下图：

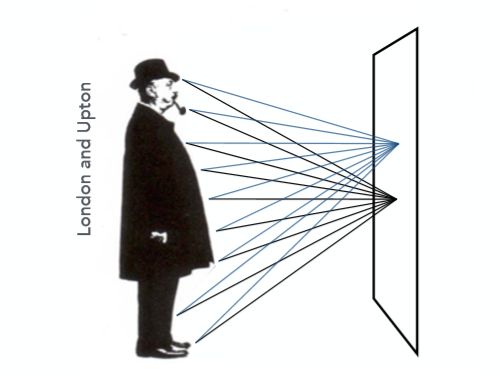

右边相当于传感器平面， 传感器的每一点记录了来自物体所有方向的光 ，因此每一点存储的也就是 irradiance （如果读者不清楚辐射度量学可以略过，并不影响本文阅读）。

以上就是对照相机成像的最重要几部分的简略介绍，接下来会一一详述解释。

二小孔成像与视场 (FOV)

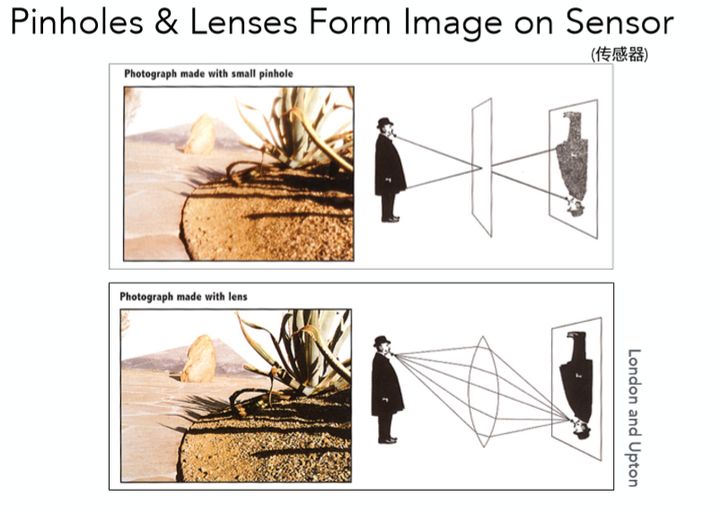

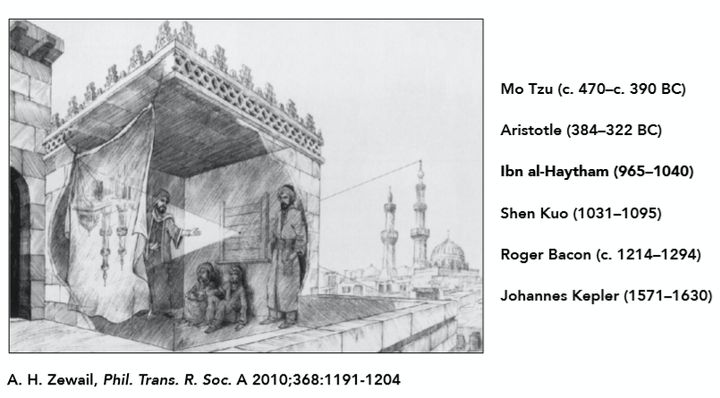

相信读者一定都了解或听说过小孔成像，该项技术的起源十分悠久，通过小孔只允许一定方向的光线通过，从而得到一个倒立的成像：

对于小孔成像不多做解释，主要是希望通过它从而引出视场的概念，如下图：

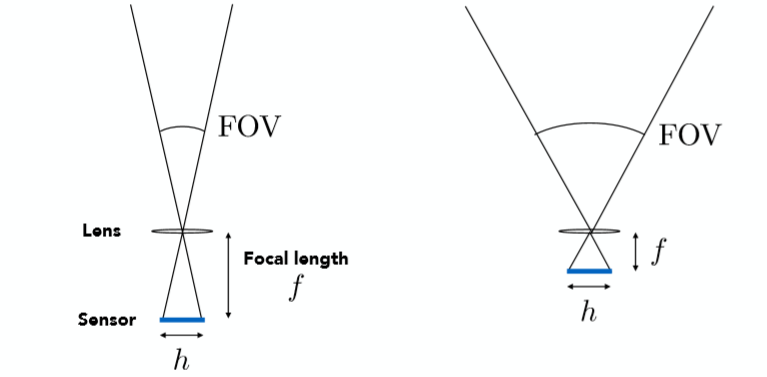

最终所能成像的角度范围就被称为视场（Field of View），图中 \(h\) 指传感器的长度， \(f\) 指透镜的焦距（虽然小孔成像没有焦距，这里可以当做传感器到小孔的垂直距离），通过这两项参数，很容易可以计算出 FOV：

\[\mathrm{FOV}=2 \arctan \left(\frac{h}{2 f}\right) \\\]

当焦距 \(f\) 越小的时候 FOV 的角度也就越大，自然可以成像出更大的范围，而这其实也是就现在经常提到的广角相机的原理。

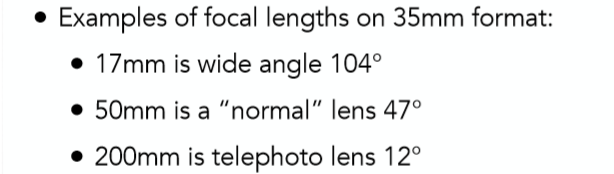

一般情况下，我们规定底片传感器长度为 35mm 时，则：

举一个具体的例子：

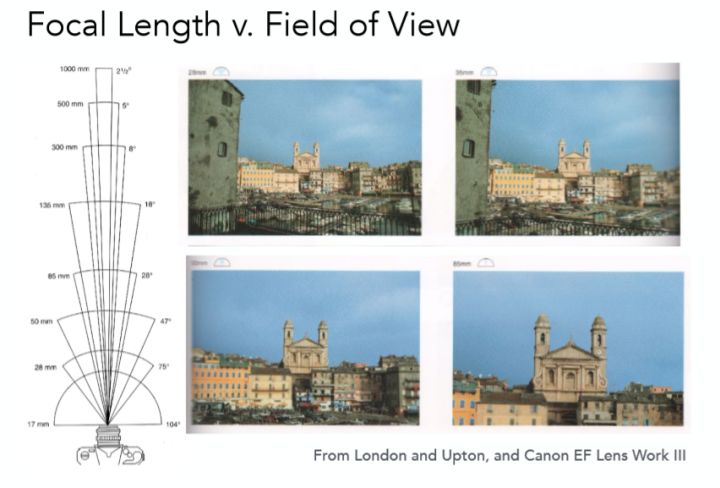

从图中可以看出，当焦距越大的时候，成像的角度就越小集中在一小部分，类似于我们拿手机不停的放大拍摄倍数一样。

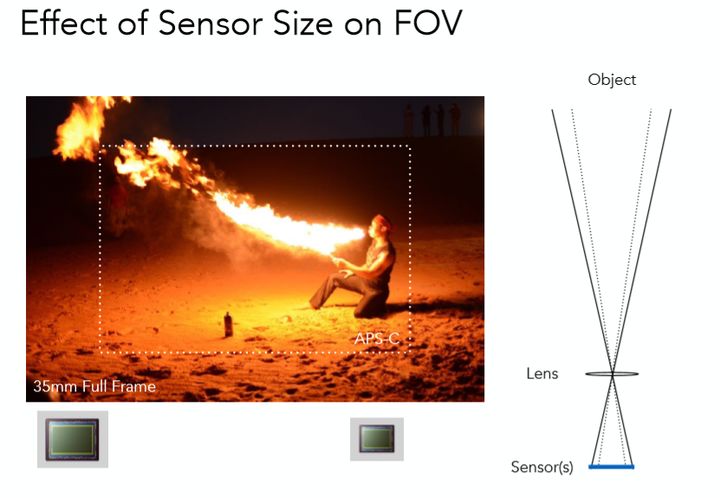

当然除了焦距，传感器的长度也有着很明显的影响，底片长度越大，自然 FOV 也就越大：

tips：对于不同的设备，传感器长度不一，想要保持同样的 FOV 的话，就需要同比缩小焦距。

三曝光 (Exposure)

在第一章中我们提到传感器上接受到的是 irradiance，也就是每单位面积所接受到的光线功率，而曝光就是用时间乘上了这个 irradiance

Exposure \(=\) time x irradiance

从物理意以上来说就是真正的所接受到的能量 (Energy)。那么这个时间由什么控制呢？

没错正是快门速度！除此之外，曝光还会被其他 2 个参数所影响，即一共 3 项参数：

1. 快门速度 (Shutter speed)，快门打开时间越长，进光时间越长，进光量自然越多。

2. 光圈大小 (Aperture size)，描述此项的数值称为 f-stop，直观理解如果光圈越大，被遮挡的光越少，进光量越多，那么曝光的程度就会越高。

3. 感光度 (ISO gain)，对于感光度可以简单理解为对最终的图像值乘上了一个倍数。

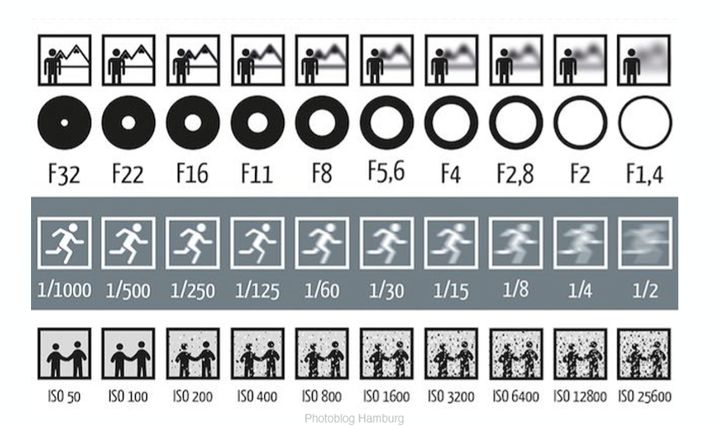

以下给出一张图，构建对这三项的直观理解：

首先观察最下方的 ISO 变化对照片的影响，之前提到 ISO 就是一个简单的线性变化，对图像的结果乘上了一个倍数，随着 ISO 的值显著增大之后，虽然画面整体亮度会提升，但同时也会观察到画面有很多的噪点。这其实很容易解释，照片本质所记录的无非就是信号，那么对于光线的信息自然也会有些很小的 noise 进入，如果对图像进行整体进行亮度放大的话，noise 自然也会变的更加明显形成了噪点。

接着是中间一行的快门速度，图片下方的值越大代表速度越慢，快门打开时间越长，透镜的进光量越大，图片也就会越亮，但同时 运动的物体 也会变的模糊起来。

原因如下：快门打开后照相机会记录一段时间内的所有物体的光线信息，如果快门打开时间足够长，就能通过最终的照片捕捉到物体的移动，而这也就是动态模糊：

但这种模糊也不一定不是坏事，正如上图例子所示，左边快门速度慢看到了锤子有落下的趋势，获得到了更多的图片信息，而右边的快门速度快，看上去更像是静止的画面，没有动态的效果。

这也是为什么一般的电影拍摄只用 24 FPS 却不会觉得卡顿，因为动态模糊的存在使得人眼接受到的信息更多。但对于游戏来说往往需要 60FPS 以上，因为游戏内每一帧都是静止画面并不存在动态模糊（有的游戏可以打开动态模糊），所以需要更多的图片数量才会使人觉得不卡顿。

但对于快门速度有一点需要额外关注，无论快门打开的速度有多快，它一定有一个打开关闭的过程，所以整幅照片上不同的部分往往记录的时间间隔有着微小差距，当拍摄高速物体时，这种效果更加明显：

最后，对于一开始那幅图的最上面一行，也就是光圈大小 F-stop 或者 F-Number 值（该行中的逗号代表小数点），该值大小与光圈直径的倒数成正比，因此 FN 值越小，代表光圈越大，进光量越大，画面亮度越高，但同时也会带来景深模糊的影响（对于该点留在下一节去解释）：

以上就是关于曝光一些基础内容，对于曝光有两点主要的应用： 高速摄影和低速摄影 ：

对于高速摄影来说，物体运动速度极快，因此需要非常小的快门速度来捕捉到它，但同时为了补偿进光时间不够，还需要使用大光圈或提高 ISO 来保证曝光正常：

对于低速摄影来说则相反，一般采用较长的快门时间来捕捉物体运动的轨迹，如下图飞机降落轨迹：

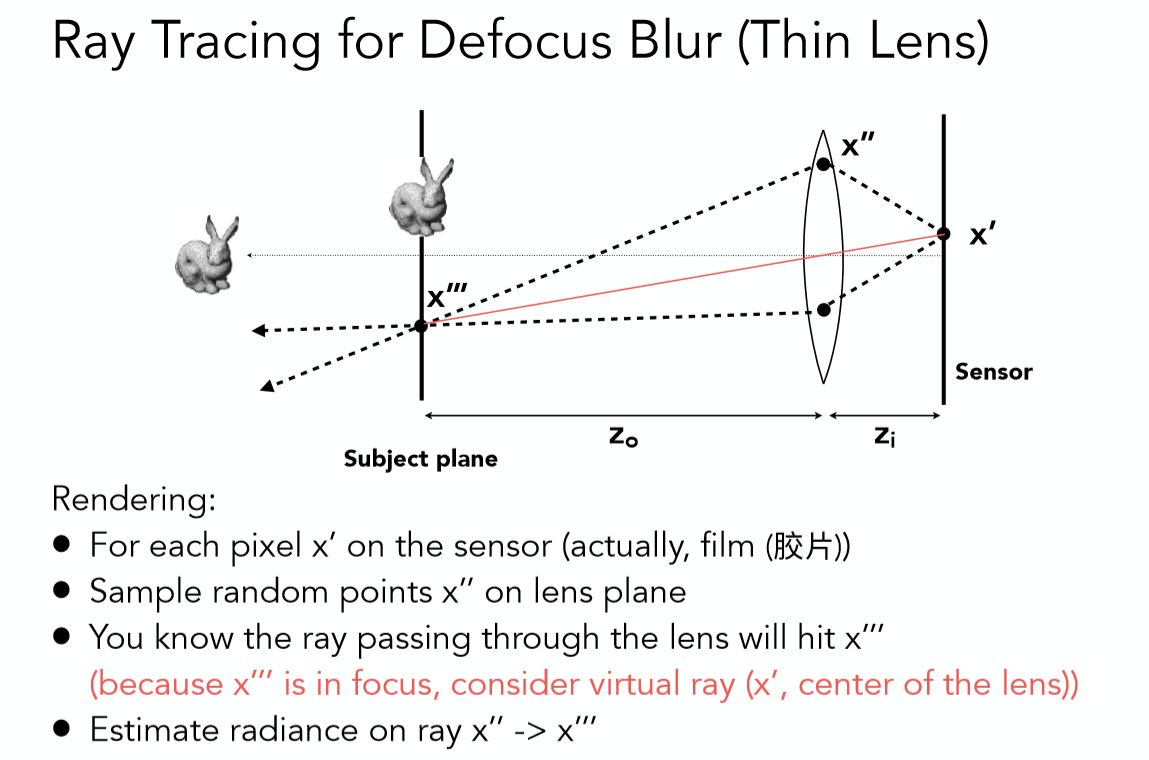

四景深 (Depth of Field)

Circle of Confusion for Depth of Field

在讨论到景深之前，我们先给出本章中所采用的理想透镜的性质：

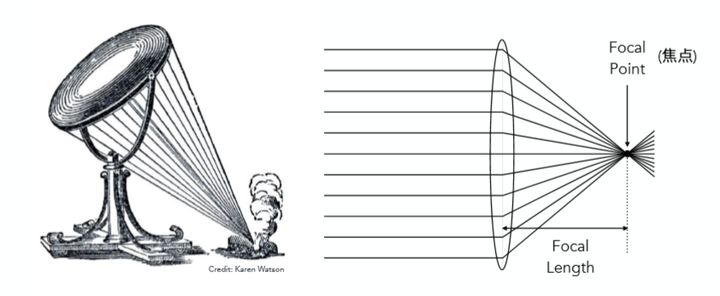

(1) 所有平行射入透镜的光都会集中于一点，称该点为焦点

(2) 所有从焦点射入透镜的光都会平行射出（光路可逆性）

(3) 焦距可以被随意改变（这里单个透镜当然不行，但在现实中大部分的照相机都是一个透镜组，可以做到焦距随意改变）

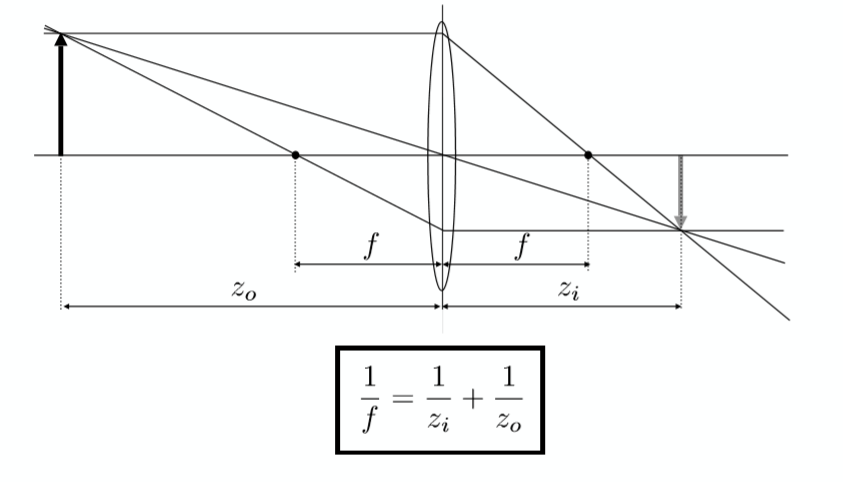

利用这些性质可以得到理想透镜的成像规律，对于一个通过透镜的成像物体来说，其物距 \(z_o\) ，像距 \(z_i\) 和焦距 \(f\) 之间存在如下图的关系：

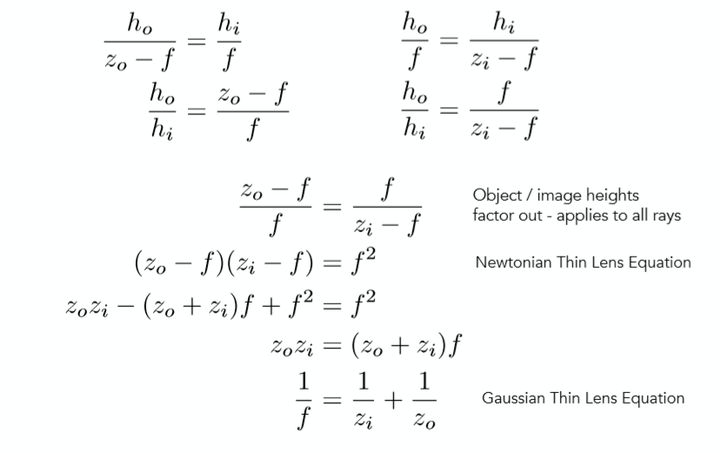

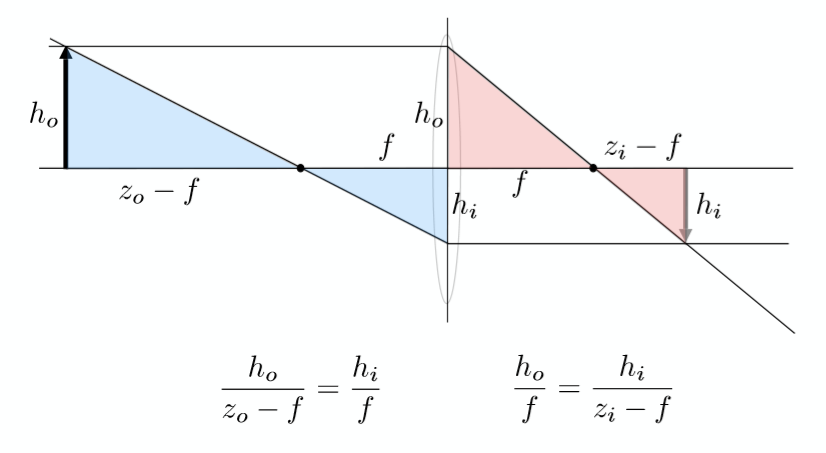

其推导过程可以简单的从两对相似三角形入手：

过程如下：

了解了上述的透镜成像规律之后，让我们一起观察一下景深模糊所产生的的原因：

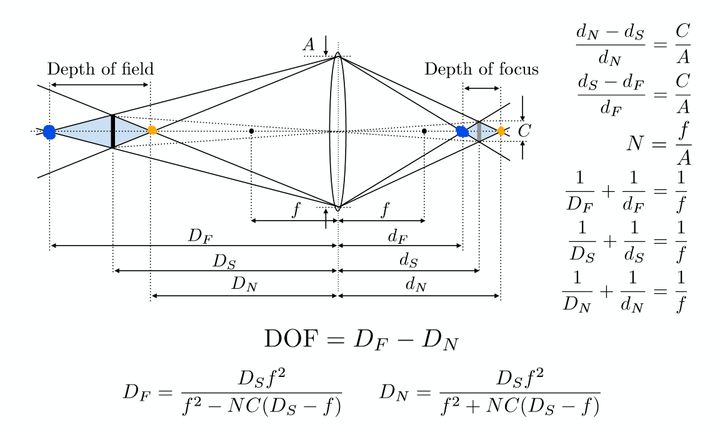

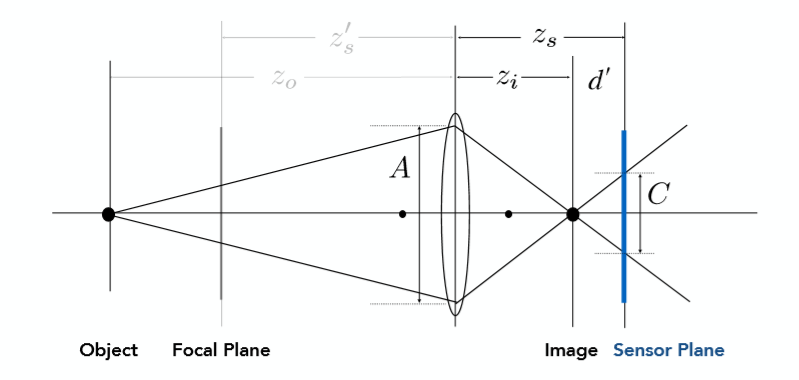

当一个传感器平面不在一个物体真正精确的成像平面之上时（即之前所提到到像距 \(z_i\) 的平面），便会出现模糊。如上图所示，当传感器平面在根据透镜成像规律所计算出的成像平面 \(Image\) 之后时，一个点经过透镜到传感器上变成了一条线（从三维去看就是一个圆），因此就出现了模糊，把上图中模糊之后的长度 \(C\) 称为 Circle of Confusion，同样利用三角形相似推导如下：

\[\frac{C}{A}=\frac{d^{\prime}}{z_{i}}=\frac{\left|z_{s}-z_{i}\right|}{z_{i}}\\\]

不难看出，C 与透镜长度 A 成正比，而透镜长度也与光圈的直径成正比，因此当光圈越大，C 也就越大，此时出现的景深模糊也就越明显：

（左图大光圈，右图小光圈）明显看出右图要更加的清晰。

回顾一下在之前曾提到，光圈大小 F-Number 值与光圈直径的倒数成正比，更具体来说， \(N=f/D\) ，即焦距比上直径，因此换算 Circle of Confusion 当中的光圈直径 \(A=f/N\) （这里 A 与上式当中的 D 相等），得到如下图当中的式子：

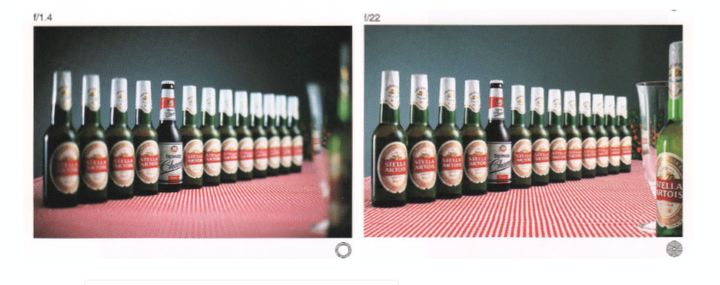

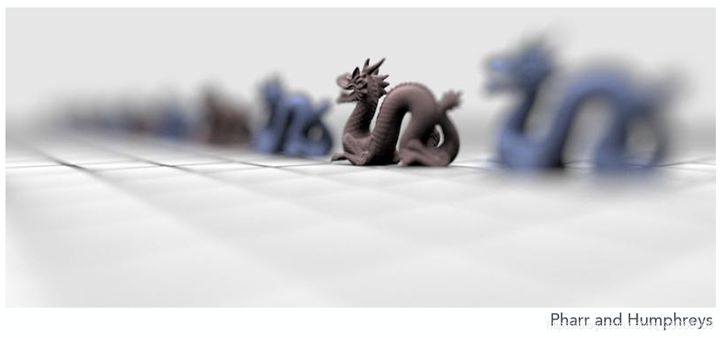

同时这里也给出了不同光圈大小拍照的例子，小光圈锐利，景深模糊不明显，大光圈则有明显的景深模糊

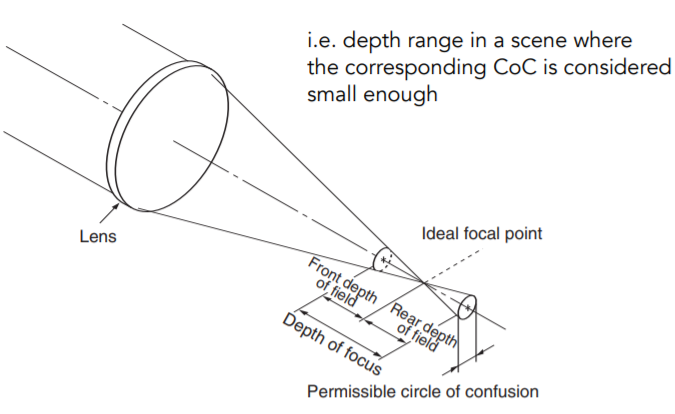

那么回归到本章的主题，Depth of Field，它与景深模糊并不是同一个东西，景深模糊是一种情形，而景深则是一个具体的数值，其具体指 当我们固定一个可以接受的 Circle of Confusion C 值之后，可以逆向推导出小于该 C 值的对应的一段距离是多少，这个距离就是景深，如下图所示：
